PRODUCT INTRODUCTION

产品简介

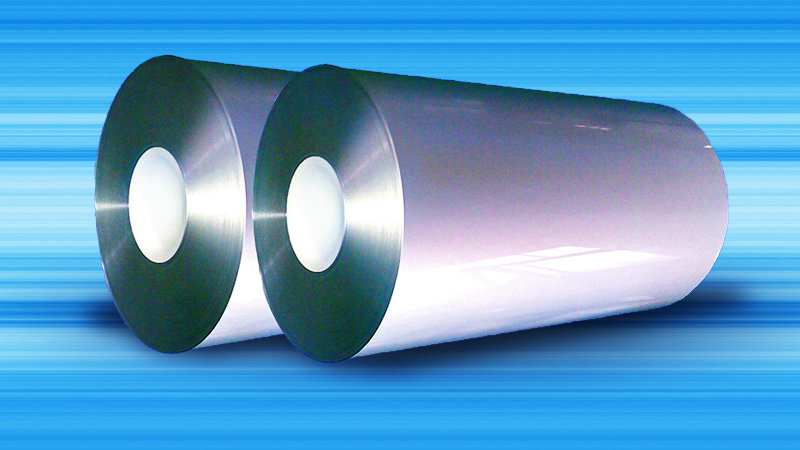

铝塑膜

铝塑膜 (Aluminum Laminated Film, ALF) 是软包装锂电池电芯封装的关键材料,是由多种塑料、铝箔和粘合剂组成的高塑性、高阻隔的多层复合材料。软包锂电池用铝塑复合膜具有良好的阻隔性、耐电解液稳定性、冷冲压成型性、抗穿刺性和绝缘性,起保护内容物的作用,是软包锂电池中最为关键的一个安全环节,是技术要求极其苛刻的一种复合材料。

PRODUCT FEATURES

产品特点

01

软包电池的优势

类别
铝塑膜软包钢壳、铝壳硬包
安全性能更安全(发生安全问题时,鼓气裂开)安全性差(易爆炸)
内在性能重量轻(较钢壳轻40%,较铝壳轻20%),内阻小,能量密度高重量重、内阻大、能量密度低
使用寿命循环使用寿命更长(100次循环衰减比铝壳少4%-7%)循环使用寿命短
可设计性设计比较灵活,外形可变任意形状,可设计的更薄方形或圆柱形
一致性产品性能一致性相对差一点(生产自动化程度提高解决)技术相对成熟,产品一致性好
成本成本高(通过规模化生产解决)成本相对较低

02

铝塑膜工艺优势

类别干法热法
制备方法Al和CPP之间用胶黏剂粘结后,直接压合而成Al和CPP之间用MPP接着,然后再缓慢升温生压的条件下热合成,制作过程较长。并且由于长时间高温烘烤,使ALF脆化,从而导致冲深性能劣化
优点冲深成型性能,防短路性能,外观(杂质、针孔、鱼眼少),裁切性能好,工艺简单耐电解液和抗水性方面有一定优越
缺点耐电解液和抗水性不及热法,但通过工艺的改进后性能基本可接近热法工艺冲深成型性能差,防短路性能差,外观差,裁切性能差
应用手机电池、智能穿戴类电池,新能源汽车电池、高倍率电池、高容量电池上应用在对容量要求不高的电池上
PRODUCT MIX

产品结构

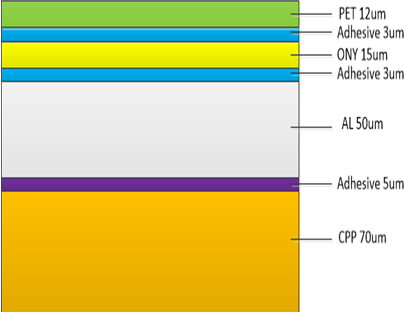

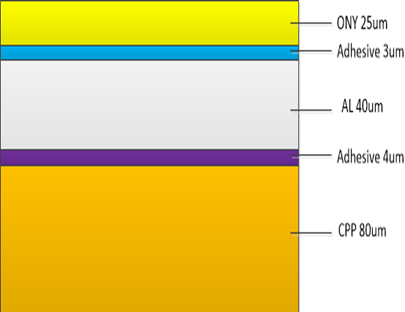

典型铝塑膜的结构主要为:ON(表层)/Al(铝箔层)/CPP(树脂层)。其中,最外层通常为尼龙层或PET与尼龙的复合层,主要起防污染、耐腐蚀及防止外力损伤的保护功能;中间铝箔层为基体材料,起防水、阻隔作用及产品形态成型;聚丙烯为热封层,主要作用是封口粘接,并起到将铝层与电芯隔开,防止包装的电解质泄露而腐蚀铝箔;粘合剂或粘合树脂复合层主要起到层间强联接作用。

HG-113

HG-P115

HG-152

HG-P158

PRODUCT PERFORMANCE

基本性能

检测项目
Tested items
单位
Unit
HG-113
HG-P115
HG-152
HG-P158
目标值
Target value
实测值
 Measured value
目标值
Target value
实测值
 Measured value
目标值
Target value
实测值
 Measured value
目标值
Target value
实测值
 Measured value
厚    度 Thickness
μm
113±5
112
115±5
118
152±5
153
158±5
156
剥离强度(PET/ONY)
Laminate strength(PET/ONY)
N/15mm
_
_
≥3
不易剥离
_
_
≥3
不易剥离
剥离强度(ONY/AL)
Laminate strength(ONY/AL)
N/15mm
≥5
不易剥离
≥5
不易剥离
≥5
不易剥离
≥5
不易剥离
剥离强度(AL/CPP)
Laminate strength(AL/CPP)
N/15mm
≥8
12.5
≥8
12.6
≥12
25.6
≥12
24.7
热封强度
Heat seal strength
N/15mm
≥60
105
≥60
137
≥80
145.6
≥80
160.5
上下模185℃,0.3Mpa,3s
Upper and lower dies at 185℃,0.3Mpa,3s
抗拉强度
Tensile strength
MD
N/15mm
≥100
127
≥100
126
≥110
142
≥110
150
TD
N/15mm
137
130
149
157
断裂伸长率
Elongation at break
MD
%
≥70
147
≥70
119
≥80
198
≥80
186
TD
%
114
85
165
148
耐电解液性能(EC:DEC:DMC=1:1:1,LiPF6,1M+H2O1000ppm)85℃浸泡24h
Electrolyte resistance(EC:DEC:DMC=1:1:1,LiPF6,1M+H2O1000ppm),soaking at 85℃ for 24h
剥离强度(AL/CPP)
Laminate strength(AL/CPP)
N/15mm
≥6
11.8
≥6
10.7
≥10
18.5
≥10
19.1
热封强度
Heat seal strength
N/15mm
≥50
95
≥50
88
≥60
112
≥60
125
上下模185℃,0.3Mpa,3s
Upper and lower dies at 185℃,0.3Mpa,3s
ROHS检测
ROHS detection

合     格
Qualified
合     格
Qualified
合     格
Qualified
合     格
Qualified
外观:无针孔、异物、粘连、复合层间分层及损伤、晶点、气泡、皱褶等缺陷
Appearance :  No pinhole,impurity,adhesion,but with obvious delamination and scrtch,crystal spot,bubble,wrinkle and other defects between composite layers.

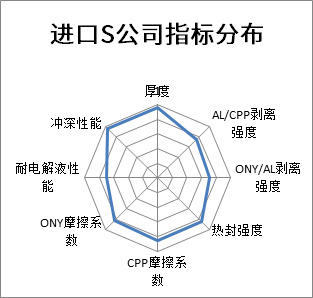

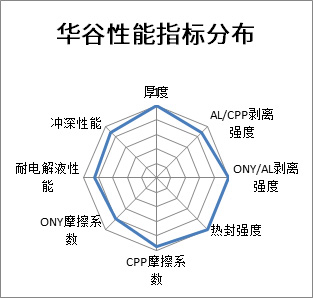

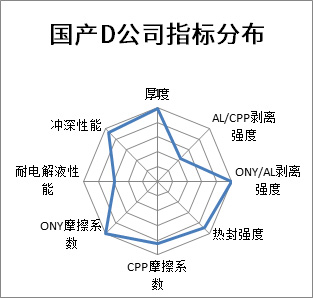

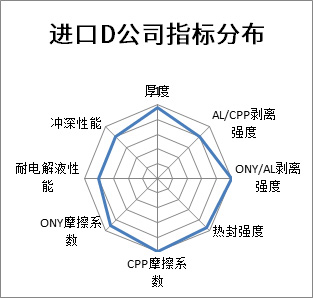

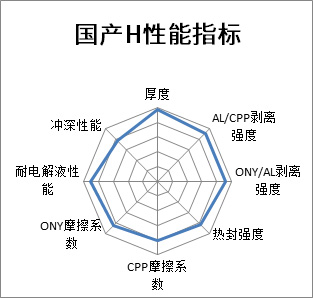

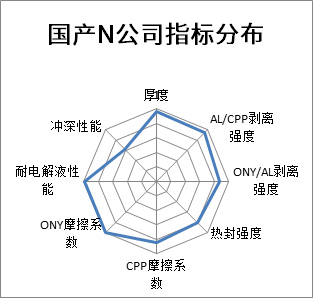

PERFORMANCE COMPARISON

性能对比

        公司产品在采用国际最先进的铝塑膜干法工艺,铝塑膜深冲性能远超国内同类产品,基本接近日本昭和的性能要求。而干法工艺铝塑膜的耐电解液性能是弱点,通过技术吸收再创新,进行产品工艺优化,使铝塑膜耐电解液性能明显提高,并已基本达到国际热法工艺的耐电解液水平。
项目本公司产品国内A公司国外A公司国外B公司对比情况
工艺类型干    法干     法干     法热     法国内领先
深冲深度9mm以上7mm以上10mm以上7mm以上国内领先
耐电解液浸泡前11-14N10-13 N9-12 N12-14N国外先进水平
浸泡后9-13 N8-11 N8-10 N10-13N国外先进水平
